FMAX2 | FMAX3 idéal pour systèmes de Feedback pour moteurs

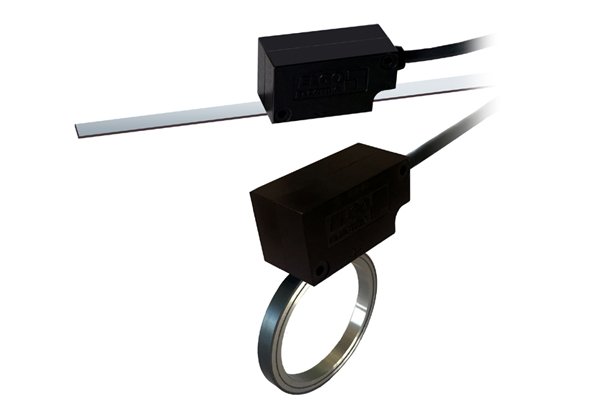

Le capteur absolue FMAX2 est conçu pour mesurer des longueurs jusqu'à 192 mm ou, en tant que FMAX3, jusqu'à 240 mm, ainsi que pour des applications rotatives d'un diamètre extérieur d'environ 61 mm (FMAX2) ou 80 mm (FMAX3).
- mesure magnétique absolue avec une résolution allant jusqu'à 19 bits - linéaire ou rotative
- idéal pour les systèmes Feedback pour moteurs
- deux versions pour des longueurs de mesure différentes (FMAX2 : 192 mm / FMAX3 : 240 mm ou diamètre (FMAX2 ∅ 61 mm, FMAX3 ∅ 80 mm)
- signaux de sortie incrémentiels supplémentaires (HTL, TTL ou NAS/COS) disponibles en option
- principe de mesure magnétique sans contact et sans usure
- une installation rapide et facile
Product inquiry
MECHANICAL DATA
| Measuring principle | absolute |
| Repeat accuracy | ± 1 increment |
| System accuracy in µm at 20 °C | ± (50 + 20 x L), L= measuring length in meters |
| Distance sensor - tape | max. 0.3 mm with cover tape, max. 0.6 mm without cover tape |
| Distance sensor - ring | max. 0.6 mm |
| Pole pitch | FMAX2: 1.5 mm (Master) / 1.5238 (Nonius) |
| Sensor housing material | zinc die cast |
| Housing dimensions (L x W x H) | 50 x 24 x 26 mm |
| Max. measuring length | FMAX2: 192 mm, FMAX3: 240 mm |
| Magnetic ring outer-Ø | FMAX2: 61.1 mm, FMAX3: 80 mm |
| Sensor cable bending radius | min. 60 mm |
| Sensor cable length | 1.5 m, others on request |
| Weight | approx. 50 g, approx. 60g/m; guide rail + magnetic tape: approx. 390 g/m |
ELECTRICAL DATA
| Power supply voltage | 10 ... 30 VDC |
| Residual ripple | < 10 % |
| Current consumption | max. 150 mA |
| Interfaces | SSI (Gray or binary) |
| Resolution | 19 Bit |
| Max. operating speed | max. 16.0 m/s, resp. 6,000 rpm |
ENVIRONMENTAL CONDITIONS
| Storage temperature | -25 ... +85 °C |
| Operating temperature | -25 ... +85 °C |
| Humidity | 95 %, non-condensing |
| Protection class | IP54, optional IP67 |
