EMAX capteurs avec IO-link Systèmes de mesure absolus magnétiques avec interface IO-Link intégrée
Le capteur EMAX-IO combine les avantages du système éprouvé de mesure absolue à bande magnétique EMAX et de l'interface la plus populaire actuellement dans le monde du contrôle. L'interface IO-Link intégrée permet un échange d'informations et un transport de données fiables et flexibles du maître IO-Link vers l'appareil final. Grâce à un câble à 3 fils, l'EMAX-IO fournit la position absolue sur une distance pouvant atteindre 20 m et avec une résolution/précision de répétition de 10 µm. D'autres avantages sont une transmission sûre, un diagnostic continu et une installation rapide, car le capteur peut être paramétré à partir d'un emplacement central.
- Interface IO-Link intégrée
- Mesure absolue avec une résolution de 10 µm

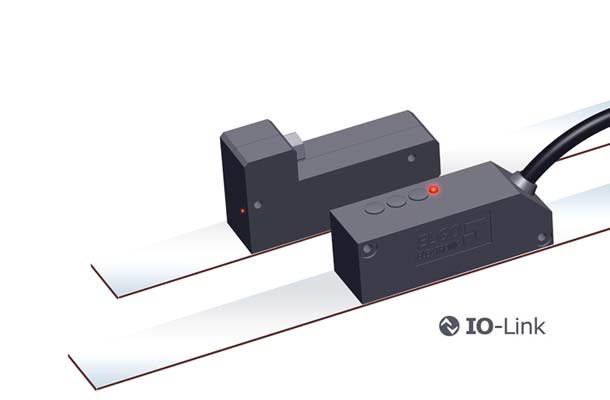

- Deux dessins : Boîtier avec sortie de câble fixe et boîtier avec fiche ronde M9
- Principe de mesure sans contact
- Jusqu'à 10 m de longueur de mesure (EMAX) ou 20 m (EMAL)
- Signaux supplémentaires incrémentaux ou Sin/Cos disponibles pour le contrôle dynamique des mouvements
Les applications typiques sont les systèmes de manutention, la technologie de stockage et de convoyage, les machines de moulage par injection, les guides linéaires, les applications industrielles 4.0
Mechanical DATA
| Measuring principle | absolute |
| Repeat accuracy | ± 1 increment |
| System accuracy in µm at 20 °C | standard 010*: ± (150 + 20 x L), option F10*: ± (50 + 20 x L), L= measuring length in meters |
| Distance sensor / tape | max. 1.5 mm, 2 mm with reduced measuring accuracy |
| Sensor housing material | with cable outlet: zinc die cast, with M9 round connector: aluminium |
| Housing dimensions (L x W x H) | with cable outlet: 75 x 24 x 26 mm, with M9 round connector: 75 x 22 x 39 mm |
| Required magnetic tape | AB20-50-20-2-R-11 (EMAX), AB20-50-20-2-R-12 (EMAL) |
| Pole pitch | 5 mm |
| Max. measuring length | 10 m (EMAX), 20 m (EMAL) |
| Type of connection | with cable outlet: open cable ends (connectors optionally), with M9 round connector: via DKA cable (accessorial part) |
| Sensor cable | with cable outlet:1.5 m standard length (others on request), with M9 round connector: no cable (DKA cable as accessorial part) |
| Sensor cable bending radius | min. 60 mm |
| Weight | approx. 100 g without cable, cable: approx. 60g/m |
ELEcTRICal DatA
| Power supply voltage | 10 ... 30 VDC |
| Residual ripple | < 10 % |
| Current consumption | max. 150 mA |
| Interfaces | IO-Link according IEC61131-9 |
| Resolution | 0.01 mm |
| Max. operating speed | 4 m/s |
| Further options | additional incremental output with A/B square wave signals or 1 Vpp Sin/Cos signals - only for sensors with cable outlet |
Environmental conditions
| Storage temperature | -25 ... +85 °C |
| Operating temperature | -10 ... +70 °C, -25 ... +85 °C on request |
| Humidity | 95 %, non-condensing |
| Protection class | IP40 (standard), IP65 (option V) |
