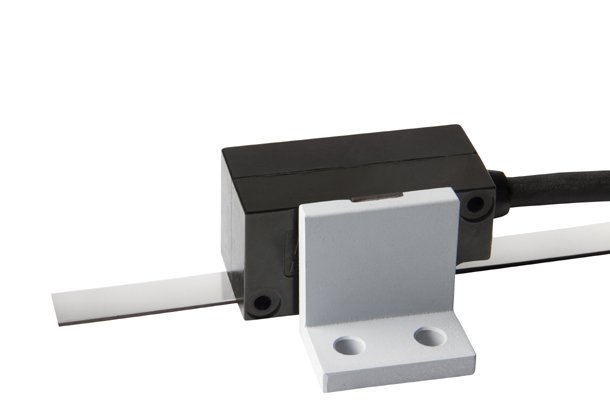

DMIX3 Misurazione senza contatto con una distanza di lettura fino a 10 mm
Il DMIX è un sistema di misura lineare incrementale robusto, caratterizzato da un’ampia tolleranza della distanza di lettura e da una lunghezza di misura teoricamente illimitata. Garantisce una misurazione della posizione affidabile e precisa anche in presenza di imprecisioni di montaggio, vibrazioni o ambienti industriali difficili.
Richiedi prodottoVantaggi in sintesi
- Ampia tolleranza della distanza di lettura per la massima affidabilità operativa (0,1 … 10,0 mm)
- Tecnologia magnetica robusta per ambienti industriali difficili
- Installazione semplice, anche in spazi ridotti
- Impulso di riferimento liberamente selezionabile
Applicazioni
Il DMIX è particolarmente adatto alle applicazioni nel settore della logistica e dei magazzini automatici. Fornisce un feedback di posizione preciso e affidabile nei magazzini automatici a grandi altezze, nei sistemi di trasporto e nelle moderne soluzioni di movimentazione dei materiali.
Mechanical data
| Measuring principle | incremental |
| Repeat accuracy | ± 1 increment |
| System accuracy in µm at 20 °C | ± (1000 + 20 x L), L= measuring length in meters |
| Distance sensor / tape | max. 10 mm |
| Sensor housing material | zinc die cast |
| Housing dimensions (L x W x H) | 50 x 24 x 26 mm |
| Required magnetic tape | MB20-160-10-1-R |
| Pole pitch | 16 mm |
| Max. measuring length | theoretically unlimited |
| Connections | open cable ends |
| Sensor cable | 1.5 m standard length, others on request, drag chain suitable |
| Sensor cable bending radius | 60 mm |
| Weight | approx. 60 g, each without cable, cable: approx. 60 g/m |
ELEcTRICal DatA
| Power supply voltage | 10 ... 30 VDC or 5 VDC |
| Residual ripple | 10...30 VDC: <10 %, 5 VDC: ± 25 mV |
| Current consumption | 10 … 30 VDC: max. 150 mA, 5 VDC: max. 200 mA |
| Output signals | A, A', B, B', Z, Z' resp. R, R' |
| Output levels | HTL or TTL |
| Output current per channel | max. 20 mA |
| Resolution (at 4 edge evaluation) | 1 mm |
| Index pulse | every 16 mm (periodically), optional as reference pulse |
| Max. output frequency per channel | 10 kHz |
| Operating speed | 20 m/s |
Environmental conditions
| Storage temperature | -25 ... +85 °C |
| Operating temperature | -10 ... +70 °C, -25... +85 °C on request |
| Humidity | 95 %, non-condensing |
| Protection class | IP40, optional IP65 |
Banda magnetica MB20-160-10-1-R1
Cappucci per banda magnetica10 mm - Set
Capuuci per banda magnetica 10 mm
