Sistemi di misurazione lineari in diverse risoluzioni

Gli encoder lineari incrementali ELGO funzionano senza contatto, sono esenti da usura e rappresentano un'alternativa conveniente per innumerevoli applicazioni e requisiti.

I sistemi non guidati in combinazione con un ANELLO MAGNETICO sono fondamentalmente adatti anche per le misurazioni angolari.

ENCODER LINEARI AD ALTA RISOLUZIONE

hmix2_11.jpg HMIX2

tecnologia dei sensori ad alta risoluzione / per un posizionamento molto preciso / alta precisione di ripetizione / alloggiamento compatto

hmix1x_09.jpg HMIX1X

risoluzione di 1 µm / ideale per il feedback del motore di precisione

hmix1x_10.jpg EMIX1X

rispetto a HMIX1X è possibile una maggiore distanza di lettura / ideale per il feedback del motore

lmix2_lmix22_emix2_emix23_26.jpg EMIX23

alta risoluzione di 1 µm / piccolo design / elettronica di conversione integrata

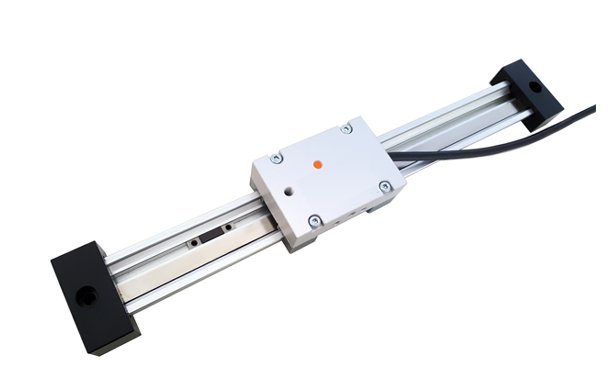

gsi2_06.jpg GSI2

meccanica lineare guidata / risoluzione fino a 1 µm / per l'impiego nelle presse piegatrici

gsi4_06.jpg GSI4

high quality linear unit / roller guide / resolution 1 µm / high accuracy

pmix_06.jpg pmix

potenziometro digitale /  può essere basato sui sistemi della serie LMIX ed EMIX / combinabile con gli indicatori di posizione a batteria IZ15E e IZ16E

ENCODER LINEARI CON RISOLUZIONE FINO A 0.01 MM

lmix1_emix1_07.jpg EMIX1

risoluzione di 0.01 mm / piccola testa del sensore / elettronica di conversione del segnale esterna / uscita ad onda quadra HTL o TTL

lmix2_lmix22_emix2_emix23_28.jpg EMIX2

risoluzione di 0.01 mm / piccola testa del sensore con elettronica di conversione del segnale integrata / fissaggio del sensore a 90° / per misurazioni lineari e angolari

lmix2_lmix22_emix2_emix23_54.jpg LMIX22

risoluzione regolabile fino a 2,5 µm / con indice e impulso di riferimento opzionale

gmix1a_06.jpg GMIX1A

risoluzione regolabile fino a 0.01 mm /  livello uscita come controllo della velocità - segnale Vmax ad es. per macchinari per la lavorazione del legno

fow__flw_10.jpg FOW/FLW

unità di misura lineare con carrello di precisione aperto o chiuso / con tecnologia dei sensori EMIX o LMIX o unità di misura e visualizzazione IZ a batteria

risoluzione fino a 0,025 µm

lmix1_emix1_15.jpg LMIX1

risoluzione di 25 µm / design estremamente compatto / i sensori e l'elettronica di valutazione si trovano in alloggiamenti separati

lmix2_lmix22_emix2_emix23_55.jpg LMIX2

Risoluzione di 25 µm / i sensori e l'elettronica di valutazione sono integrati in un unico alloggiamento

kmix_12.jpg KMIX2

Risoluzione di 25 µm / montaggio facile tramite foro possibile

rmix_linear_12.jpg RMIX2

Risoluzione di 25 µm / per applicazioni altamente dinamiche / ideale anche per applicazioni rotanti con alta velocità di rotazione

ENCODER LINEARI FINO A UNA RISOLUZIONE DI 1 MM

dmix1_04.jpg DMIX1

risoluzione di 1 mm / elettronica di conversione esterna / distanza di lettura fino a 10 mm

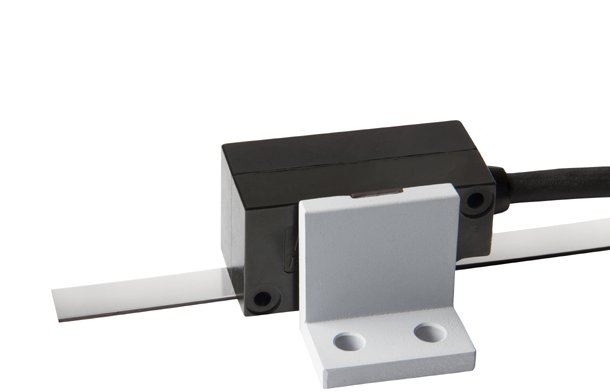

dmix3_03.jpg DMIX3

risoluzione di 1 mm / elettronica di conversione integrata / distanza di lettura fino a 10 mm / segnale di riferimento regolabile liberamente

BMAX_web_21.jpg BMIX

sistema di misura della lunghezza quasi assoluto, alimentato a batteria / rilevamento della posizione anche in assenza di tensione

gmix2_07.jpg GMIX2

risoluzione di 2.5 mm / elettronica di conversione integrata / piccolo design



Sistemi di misurazione incrementale con uscite di segnale SIN/COS

emsc1_lmsc1_16.jpg HMSC1

1 mm signal period / external evaluation electronics

lmix2_lmix22_emix2_emix23_57.jpg EMSC1

periodo del segnale di 2 mm / piccolo sensore con elettronica di valutazione esterna

lmix2_lmix22_emix2_emix23_58.jpg EMSC2

periodo di segnale di 2 mm / design ridotto nonostante l'elettronica di valutazione integrata / posizione di montaggio verticale su nastro magnetico possibile

emsc1_lmsc1_17.jpg LMSC1

periodo del segnale di 5 mm / piccolo sensore con elettronica di valutazione esterna

lmix2_lmix22_emix2_emix23_59.jpg LMSC2

5 mm signal period / small design despite integrated evaluation electronics / vertical mounting position to magnetic tape possible
