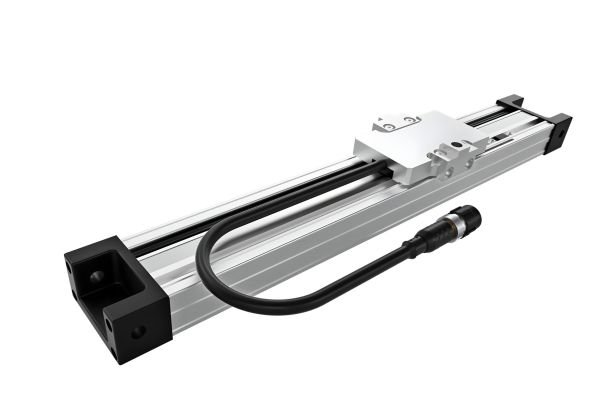

GSI6 Encoder lineare magnetico guidato
Il GSI6 è un encoder lineare magnetico guidato per compiti di posizionamento ad alta precisione. L’unità di guida di precisione con carrello privo di gioco garantisce un movimento perfettamente rettilineo, stabile e con basse vibrazioni. Ciò rende il sistema di misura lineare magnetico ideale per applicazioni in cui sono richieste massima ripetibilità e elevata rigidità meccanica.
Come alternativa robusta e a bassa manutenzione al righello in vetro, il sistema è stato sviluppato specificamente per l’impiego in macchine piegatrici e in altre applicazioni esigenti del settore della costruzione di macchine.
Richiedi prodottoVantaggi in sintesi
- Per posizionamenti ad alta precisione (nastro magnetico con passo dei poli di 2 mm)
- Unità di guida di precisione robusta che garantisce movimenti sempre accurati
- Punto di riferimento liberamente selezionabile
- Staffa adattatrice per un montaggio flessibile sulla macchina
Applicazioni tipiche
Ideale come alternativa al righello in vetro nella tecnologia di deformazione, ad esempio nelle presse piegatrici a stampo.
mechanical data
| Measuring principle | incremental |
| Repeat accuracy | ±1 increment (order‑dependent), without taking mechanical effects into account |
| System accuracy in µm at 20 °C | ±(20 + 20 x L), L= measuring length in meters, |
| Distance sensor / tape | specified by the guiding unit |
| Sensor housing material | sensor: potting compound, guiding unit: aluminium |
| Housing dimensions (L x W x H) | guide carriage: 80 x 50 x 12 mm (without cable and coupling adaptor), guide rail: (133 + measuring length) x 52 x 26.5 mm |
| Required magnetic tape | MB20-20-10-1-R-EPS10 |
| Pole pitch | 2 mm |
| Max. measuring length | 1000 mm |
| Connections | M12 circular connector (standard) |
| Sensor cable | 0.5 m standard length, others on request, drag-chain suitable |
| Sensor cable bending radius | 60 mm |
| Weight | approx. 720 g at 330 mm measuring length |
electrical data
| Power supply voltage | 10 ... 30 VDC or 5 VDC, stabilized (±25 mV) |
| Residual ripple | 10 ... 30 VDC: < 10 %, 5 VDC: ±25 mV |
| Current consumption | 10 ... 30 VDC: max. 50 mA, 5 VDC: max. 100 mA (with unloaded outputs) |
| Output signals | A, A', B, B', R, R', adjustable reference pulse |
| Output levels | HTL or TTL |
| Output current per channel | max. 20 mA |
| Resolution (at 4 edge evaluation) | up to 0.001 mm |
| Max. output frequency per channel | depending on selected resolution |
| Max. operating speed | 4 m/s, depending on selected resolution |
environmental conditions
| Storage temperature | -25 ... +85 °C |
| Operating temperature | -10 ... +70 °C, -25 ... +85 °C on request |
| Humidity | 95 %, non-condensing |
| Protection class | sensor head: IP67, mechanical parts: IP54 |
