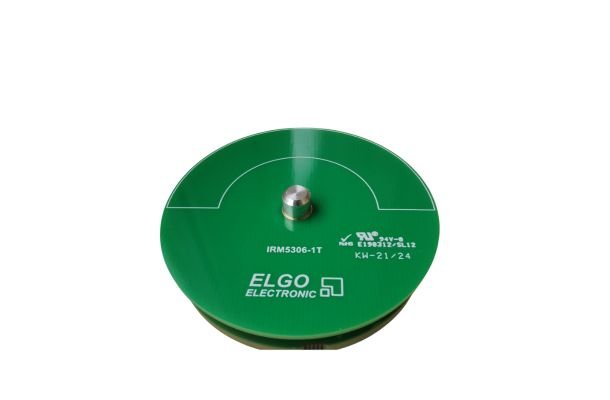

Induktiver Rotorpositionsgeber IRM zur Integration in elektrische Antriebe
- Mechanisch individuell konfigurierbarer Einbaugeber
- Ideal zur Erfassung von Pollage, Winkel und Drehzahl
- Berührungslose Messung durch induktive Abtastung
- Stabile sin/cos-Ausgangssignale entsprechend der Polpaaranzahl der Synchronmaschine
- Kompatibel zu allen gängigen Controllern und Invertern mit sin/cos Schnittstelle
VORTEILE
- Auf geringstem Raum mit hohen Montagetoleranzen in alle Motorkonstruktionen integrierbar
- Absolutmessung - sofortige Signalausgabe nach dem Einschalten ohne Referenzfahrt
- Magnetfrei und unempfindlich gegenüber magnetischen Streufeldern
- Hohe Genauigkeit des Sensors wirkt sich positiv auf Energieeffizienz des Antriebs aus
MECHANISCHE DATEN EINBAUGEBER
| Luftspalt (nominell) | max. 2,0 mm |
MECHANISCHE DATEN STATOR
| Material | FR4 |
| Außendurchmesser | 52 ... 200 mm |
| Befestigungsarten | Klebung, Klemmung, Schraubbefestigung auf Anfrage |
| Axiale Bauhöhe | mindestens 10,6 mm |
MECHANISCHE DATEN ROTOR
| Material | leitfähiges Material ≥ 35 µm (PCB, Aluminum, Stahl) |
| Drehzahl | ≤ 100 000 min-1, abhängig von Polzahl, Befestigungsart, Durchmesser und Material |
| Wellendurchmesser | 2 ... 138 mm |
ELEKTRISCHE DATEN
| Versorgungsspannung | 5 V DC |
| Stromaufnahme IB (ohne Last) | < 30 mA |
| Ausgangssignale (single ended) | sin / cos |
| Ausgangspegel (single ended) | 3 Vss, abhängig von Ausgangsstrom und Temperatur |
| Genauigkeit pro Periode | < 0,5° elektrisch |
| Latenzzeit | > 5 µs |
| Periodenanzahl pro mechanischer Umdrehung | 1 ... 64 |
| Frequenzbereich | 0 ... 10 kHz |
| Empfohlener Ausgangsstrom | < 5 mA |
UMGEBUNGSBEDINGUNGEN
| Betriebstemperatur | -40 °C ... +125 °C gem. ISO 16750-4:2010, kurzfristig bis +150 °C abhängig von der Verfügbarkeitder Sicherheitsfunktion, dem Einsatztemperaturbereich und der Lebensdauer (MTTF-Wert) |
| Lagertemperatur | -40 °C ... +125 °C |
* Angaben ohne Gewähr, Änderungen vorbehalten
